氧气减压阀

更新时间:2024-04-07

浏览次数:5502

设备型号:YY43H

生产地址:温州市

简要描述:
氧气减压阀的高压腔与钢瓶连接,低压腔为气体出口,并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。 使用时先打开钢瓶总开关,然后顺时针转动低压表压力调节螺杆,使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。
加工定制连接形式焊接
材质碳钢,不锈钢,黄铜,铸铁,铸铜,球墨铸铁,合金钢,铜合金,塑料,陶瓷,PPR,PVC,衬氟,铜适用介质水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气,煤气,含尘气体
压力环境常压工作温度常温
流动方向换向驱动方式蒸汽
形态旋塞式类型直通式
密封形式硬密封式
一、概述
YY43H氧气减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时,减压阀阀门开度减小;当检测到减压阀后压力减小,减压阀阀门开度增大,以满足控制要求。 本类阀门在管道中一般应当水平安装。适用于水、蒸汽、空气介质管路上。

YY43H氧气减压阀


二、工作原理
1、氧气减压阀的高压腔与钢瓶连接,低压腔为气体出口,并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。
2、使用时先打开钢瓶总开关,然后顺时针转动低压表压力调节螺杆,使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室,并经出口通往工作系统。转动调节螺杆,改变活门开启的高度,从而调节高压气体的通过量并达到所需的压力值。
3、减压阀都装有安全阀。它是保护减压阀并使之安全使用的装置,也是减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因,导致出口压力自行上升并超过一定许可值时,安全阀会自动打开排气。

YY43H氧气减压阀


三、使用方法
1、按使用要求的不同,氧气减压阀有许多规格。zui高进口压力大多为,zui低进口压力不小于出口压力的2.5倍。出口压力规格较多,一般为,zui高出口压力为。
2、安装减压阀时应确定其连接规格是否与钢瓶和使用系统的接头相一致。减压阀与钢瓶采用半球面连接,靠旋紧螺母使二者吻合。因此,在使用时应保持两个半球面的光洁,以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
3、氧气减压阀应严禁接触油脂,以免发生火警事故。
4、停止工作时,应将减压阀中余气放净,然后拧松调节螺杆以免弹性元件长久受压变形。
5、减压阀应避免撞击振动,不可与腐蚀性物质相接触。

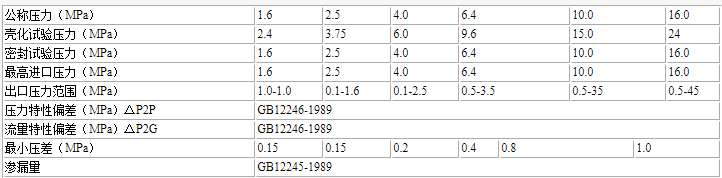

四、技术参数和性能指标

五、外形尺寸(1.6-4.0)单位:mm
